Mikropale kotwiące w geoinżynierii: kluczowe zastosowania i korzyści

Mikropale kotwiczące stały się sprawdzonym sposobem wzmacniania fundamentów, stabilizacji skarp oraz wykonywania zakotwień tam, gdzie miejsca jest mało, a warunki gruntowe są wymagające. Dzięki niewielkim średnicom i wysokiej nośności można je montować w sąsiedztwie istniejących budynków, pod obiektami wciąż użytkowanymi oraz na terenach o skomplikowanej geologii. Co ważne, technologia montażu ogranicza ingerencję w otoczenie, dlatego mikropale dobrze wpisują się w inwestycje prowadzone w zwartej zabudowie miejskiej i podczas renowacji cennych obiektów.

Przeczytaj również: Drzwi skarbcowe a izolacja akustyczna i termiczna: co warto wiedzieć?

Definicja i zasada działania mikropali kotwiczących

Mikropale kotwiczące to małośrednicowe pale fundamentowe o typowych średnicach 150 do 300 mm, wiercone i iniektowane, których zadaniem jest trwałe zakotwienie konstrukcji w gruncie. Przenoszą obciążenia na podłoże poprzez tarcie na pobocznicy trzonu iniektowanego oraz opór pod podstawą pala. Dzięki temu uzyskuje się wysoką nośność przy relatywnie niewielkich rozmiarach elementu i ograniczonym wpływie na otoczenie.

Przeczytaj również: Jakie są najważniejsze cechy nowych mieszkań w Toruniu z wysokim standardem wykończenia?

Rozwiązanie to jest szczególnie przydatne tam, gdzie klasyczne fundamenty są trudne do zastosowania z powodu ciasnej zabudowy lub słabego podłoża. Mikropale można instalować pionowo lub pod kątem do około 45 stopni, co zwiększa swobodę projektowania i pozwala na skuteczne przenoszenie zarówno obciążeń pionowych, jak i sił poziomych.

Przeczytaj również: Ogród przy szeregówce: jak zaaranżować przestrzeń zewnętrzną w domach szeregowych w Rzeszowie?

Gdzie mikropale kotwiczące sprawdzają się najlepiej

Po pierwsze, służą do wzmacniania istniejących fundamentów bez konieczności rozbiórek oraz długotrwałych wyłączeń obiektu z użytkowania. To istotne podczas renowacji zabytków, gdzie ogranicza się ingerencję w historyczną substancję budowlaną, a jednocześnie podnosi nośność podłoża.

Po drugie, mikropale skutecznie stabilizują zbocza i skarpy oraz ograniczają aktywność osuwisk. Dzięki wysokiej efektywności ograniczają przemieszczenia mas ziemnych i zmniejszają ryzyko nadmiernych osiadań.

Po trzecie, umożliwiają zakotwienie elementów infrastruktury w gęstej zabudowie, gdzie brakuje miejsca na fundamenty tradycyjne. W praktyce pozwalają bezpiecznie prowadzić prace w sąsiedztwie istniejących obiektów, co jest kluczowe przy rozbudowach i nadbudowach w centrach miast.

Jak wygląda budowa i wykonanie

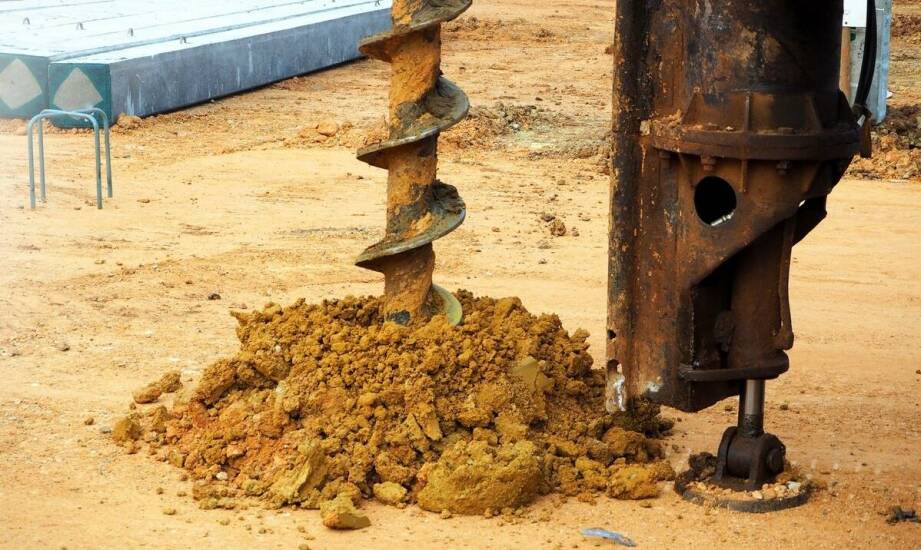

Proces instalacji obejmuje kilka etapów, które muszą przebiegać w ściśle kontrolowanych warunkach. Najpierw wykonuje się otwór wiertniczy przy użyciu kompaktowego sprzętu, który umożliwia pracę w pomieszczeniach i na niewielkich działkach. Następnie przestrzeń otworu jest wypełniana zaczynem cementowym w procesie iniekcji, co zapewnia szczelne związanie trzonu z gruntem.

W otworze umieszcza się zbrojenie, najczęściej rurę stalową lub pręt. Typowe wartości to średnica rury 76 do 168 mm oraz grubość ścianki 4 do 8 mm. Parametry dobiera się do wymaganej nośności i warunków gruntowych. Po iniekcji następuje dojrzewanie zaczynu, zwykle od 7 do 28 dni, zależnie od składu mieszanki i temperatury gruntu. Cały proces jest monitorowany za pomocą manometrów, przepływomierzy i rejestratorów danych, co pozwala kontrolować ciśnienie i objętość iniekcji. Szczegółowe zasady wykonania opisuje technologia mikropali.

Parametry techniczne i liczby, na które warto zwrócić uwagę

Osiągane wartości zależą od gruntu, długości strefy kotwienia, średnicy trzonu oraz jakości iniekcji. W praktyce projektowej przyjmuje się, że:

• nośność pojedynczego mikropala wynosi zwykle 200 do 800 kN,
• nośność na jednostkę długości osiąga typowo 20 do 60 kN/m,
• długość zakotwienia to najczęściej 8 do 15 m (w zależności od gruntu może to być 6 do 20 m),
• średnica otworu mieści się zazwyczaj w przedziale 150 do 250 mm,
• ciśnienie iniekcji kształtuje się na poziomie 20 do 40 bar przy przepływie 10 do 30 l/min.

Typowe czasy realizacji to 2 do 4 godzin na jedną sztukę oraz 2 do 4 tygodni dla zestawu 10 do 20 mikropali wraz z pracami towarzyszącymi. Koszt wykonania pojedynczego elementu wynosi najczęściej 2 000 do 5 000 PLN, zależnie od średnicy, głębokości i warunków gruntowych. Po zakończeniu robót i właściwym dojrzewaniu zaczynu osiadania wzmocnionych konstrukcji zwykle nie przekraczają kilku milimetrów.

Warto pamiętać o kontroli jakości. Powszechnie stosuje się próby obciążeniowe statyczne oraz badania ciągłości trzonu, a projekt i wykonanie prowadzi się zgodnie z wymaganiami norm, takich jak PN-EN 14199 dotycząca mikropali oraz przepisów krajowych z zakresu robót geotechnicznych.

Trendy i kierunki rozwoju

Coraz większe znaczenie ma integracja z modelowaniem BIM, która ułatwia koordynację branż i dokumentowanie parametrów iniekcji. Rozwijane są też metody nieniszczącej diagnostyki, pozwalające na bieżąco oceniać stan mikropali w trakcie eksploatacji. Równolegle postępuje automatyzacja wiercenia i iniekcji, co poprawia powtarzalność wyników i skraca czas realizacji.

Na popularności zyskują materiały o niższym śladzie węglowym, w tym zaczyny z dodatkiem pucolan i żużli hutniczych, a także rozwiązania zwiększające trwałość w środowiskach agresywnych, na przykład rozszerzone systemy ochrony antykorozyjnej zbrojenia. Wspierają je systemy zdalnego monitoringu, które rejestrują obciążenia i przemieszczenia konstrukcji po zakończeniu robót.

Na czym polega optymalizacja projektowania

Nośność mikropali rośnie wraz z długością strefy kotwienia, średnicą efektywnego trzonu oraz jakością iniekcji. Kluczowa jest właściwa ocena warunków gruntowych, gdyż w gruntach niespoistych dominuje tarcie na pobocznicy, a w gruntach spoistych istotna jest przyczepność zaczynu do gruntu. Z tego powodu dobiera się odpowiedni skład zaczynu, kontroluje parametry iniekcji i dąży do pełnego, szczelnego wypełnienia otworu.

Na etapie projektu decyduje się także o kącie nachylenia, schemacie rozmieszczenia oraz poziomie zabezpieczeń antykorozyjnych zbrojenia. Dobrą praktyką jest łączenie obliczeń z próbami wstępnymi, które pozwalają skalibrować założenia projektowe i ograniczyć niepewności wynikające z niejednorodności podłoża.

Najważniejsze korzyści w praktyce

Mikropale kotwiczące umożliwiają wzmacnianie fundamentów bez rozbiórek, poprawiają stateczność skarp i ograniczają osiadania na słabym podłożu. Wyróżniają się krótkim czasem realizacji, niewielkim wpływem na otoczenie oraz elastycznością projektową, dzięki czemu sprawdzają się w centrach miast i w obiektach o wysokiej wrażliwości na drgania. Postęp w automatyzacji, rozwój materiałów i precyzyjna kontrola iniekcji sprawiają, że mikropale pozostają jednym z najbardziej efektywnych i przewidywalnych rozwiązań geotechnicznych.
